۳) توپولوژی ستاره ای یا Star Topology

در توپولوژی Star، همه ی نودها به وسیله یک کابل به سوئیچ متصل می شوند.

سوئیچ داده های ارسال شده از نود مبداء را مستقیما برای نود مقصد ارسال می کند.

کابل مورد استفاده در Star، زوج به هم تابیده یا Twisted Pair می باشد، در این کابل سیم ها زوج به زوج، دور هم تابیده شده اند!

دو نوع Twisted Pair داریم:

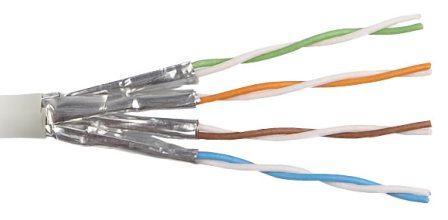

Shielded Twisted Pair یا جلد دار:

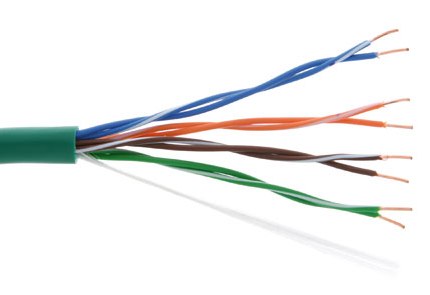

Unshielded Twisted Pair یا بی جلد:

بستن کابل به کانکتور:

Twisted Pair را با استفاده از وسیله ای به اسم Crimp tool به کانکتورهای RJ45 می بندند.

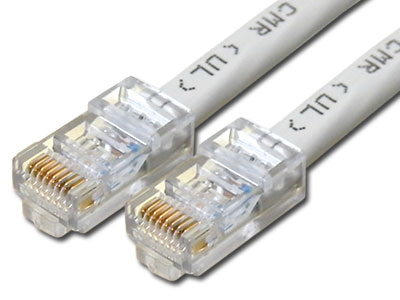

کانکتور RJ45:

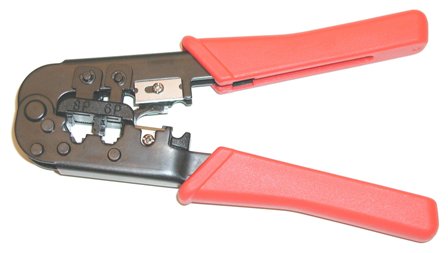

Crimp tool:

Twisted Pair را به دو طریق می توان بست:

رو به رو یا Cross

مستقیم یا Straight

اگر به مانند شکل زیر کانکتورهای دو سر  ِ کابل را در کنار هم نگه داشته و به ترتیب رنگ دقت کنیم:

چنانچه در هر دو طرف کابل، ترتیب رنگ یکسان باشد، کابل به روش مستقیم یا Straight بسته شده است!

و اما اگر ترتیب رنگ متفاوت باشد، کابل به روش رو به رو یا Cross بسته شده است، در روش بستن Cross،    رنگ 1 با 3   و   رنگ 2 با 6    عوض می شود!

شکل زیر دو سر  ِ یک کابل و جا به جا کردن سیم های 1 با 3   و   2 با 6 در روش Cross را نشان می دهد:

کاربرد کابل Straight  و Cross:

برای اتصال دو وسیله ی مشابه از Cross استفاده می کنیم. (مثال: اتصال دو کامپیوتر به یکدیگر)

برای اتصال دو وسیله غیر مشابه از Straight استفاده می کنیم. (مثال: اتصال کامپیوتر به سوئیچ)

قطع رسانه: در Star اگر رسانه(Media) قطع شود، کل شبکه از کار نمی افتد و فقط ارتباط همان نودی قطع می شود که به رسانه متصل است!
